Tek Kirişli Köprülü Vinçler

Genel Bakış

Tek kirişli köprülü vinç genellikle makine imalat tesislerinde, metalurji tesislerinde, petrol istasyonlarında, limanlarda, demiryollarında, sivil havacılıkta, enerji santrallerinde, kağıt fabrikalarında, yapı malzemeleri, elektronik endüstrilerinde, atölyelerde, depolarda vb. kullanılır.  Birçok uygulama ve sektör için tek kirişli köprü vinçleri en uygun maliyetli kaldırma çözümüdür. Tek kirişli vinçlerde, çift kirişli vinçlere göre daha az malzeme kullanır, daha kompakt ve hafiftir, bu da önemli ölçüde malzeme, nakliye ve kurulum maliyeti tasarrufu sağlar. Ayrıca, yalnızca tek bir köprü kirişi gerektiğinden, bu sistemler genellikle daha az ölü ağırlığa sahiptir ve bu da daha hafif çelik yapı sistemleri kullanmalarına ve mevcut bina destek yapısına bağlanmalarına olanak tanır.

Tek kiriş gezer köprülü vinçlerin ekonomik çözüm odaklı olarak, köprü aks açıklığı uzun olmayan alanlarda tercih edilmelidir. Tasarım olarak, guse ile çatı makası arasında vincin çalışabileceği yeterli alan olmadığında, tek kiriş gezer köprülü vinç ile yük taşıma uygulamaları yapılabilir.

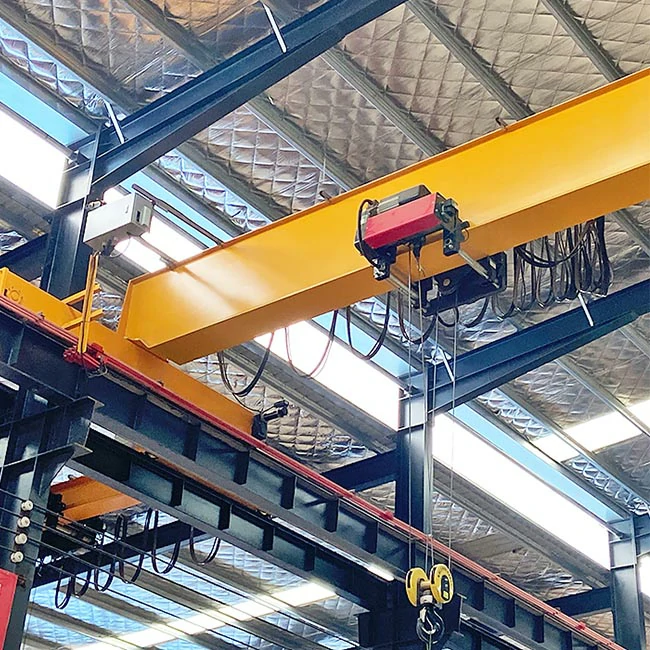

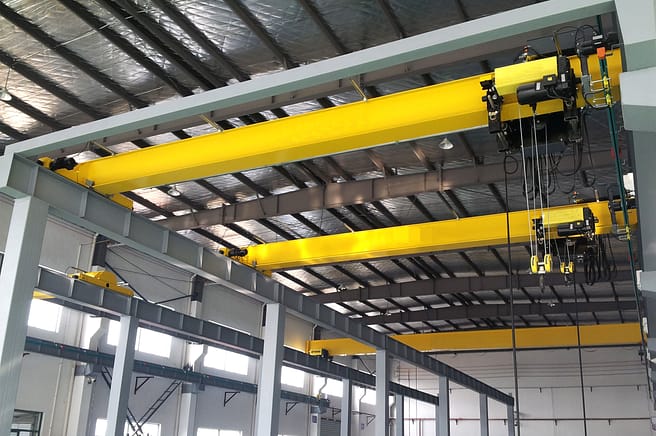

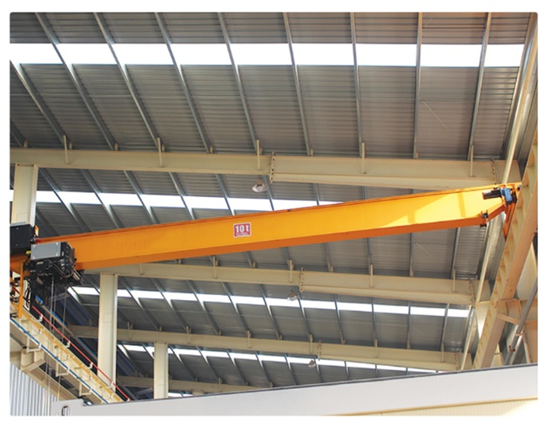

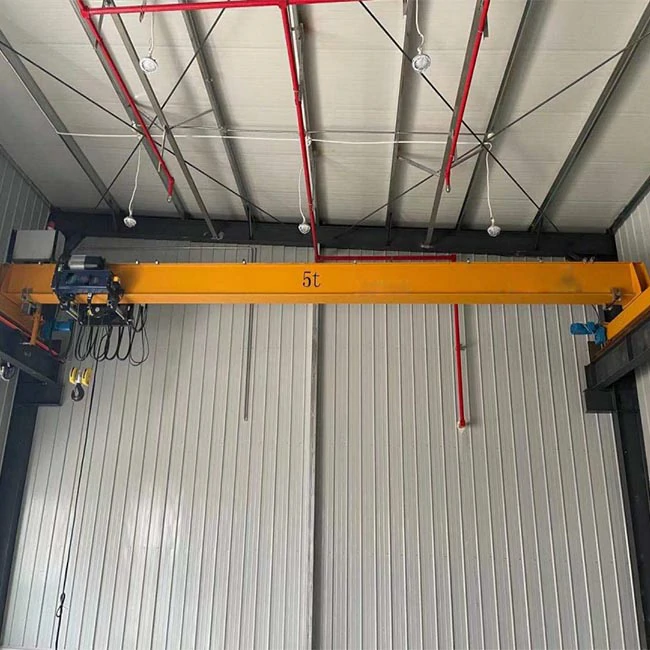

Tek kirişli köprülü vinç, her iki tarafında birer adet taşıyıcıyla desteklenen bir kirişten oluşur. Vinç ve kaldırma tertibatı genellikle alttan askılıdır, yani köprünün alt flanşında çalışırlar. Tasarım açısından köprü, üstten veya alttan hareketli olabilir.

Kirişler kutu konstrüksiyondan imal edilebildiği gibi düşük tonajlı vinç kirişleri de standart profillerden imal edilebilmektedir. 2 çeşit tasarım yapılmaktadır;

• Yandan Askılı Vinç

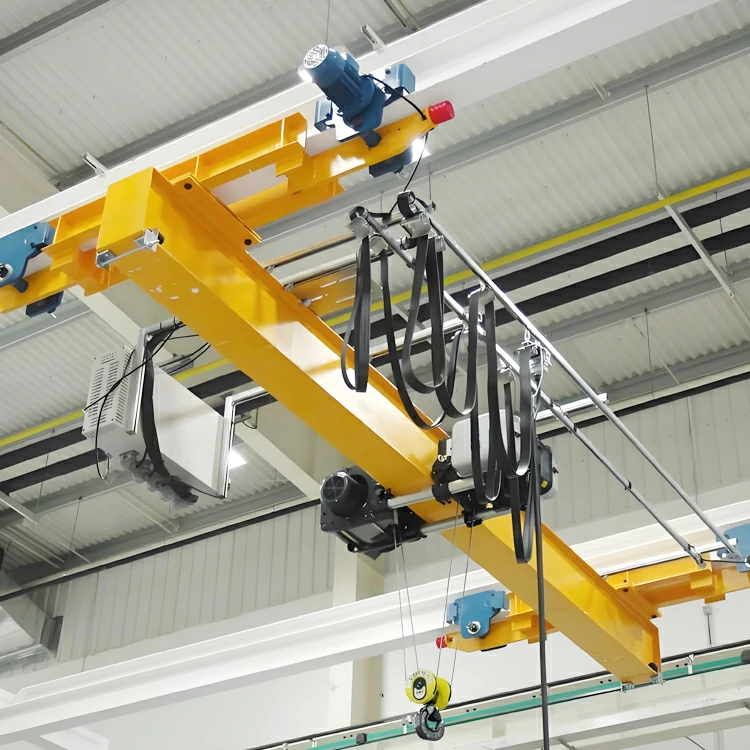

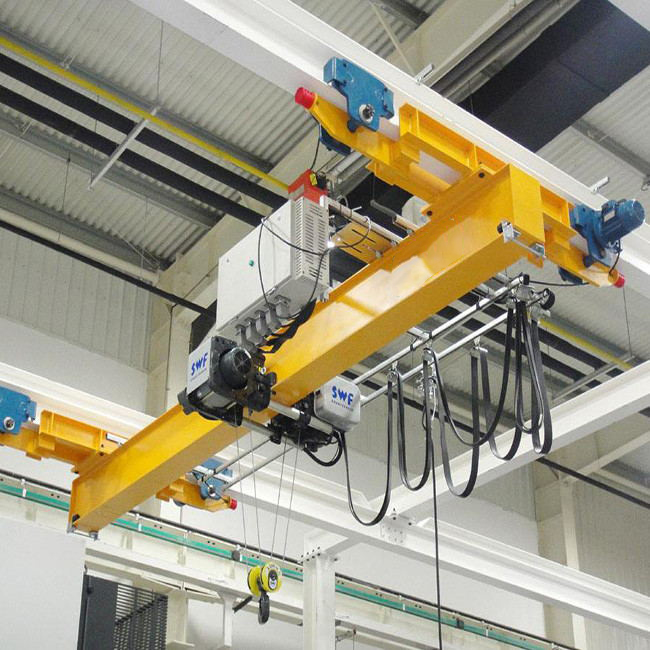

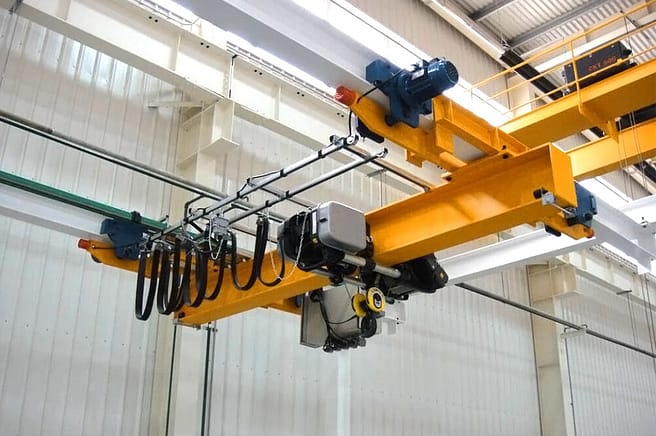

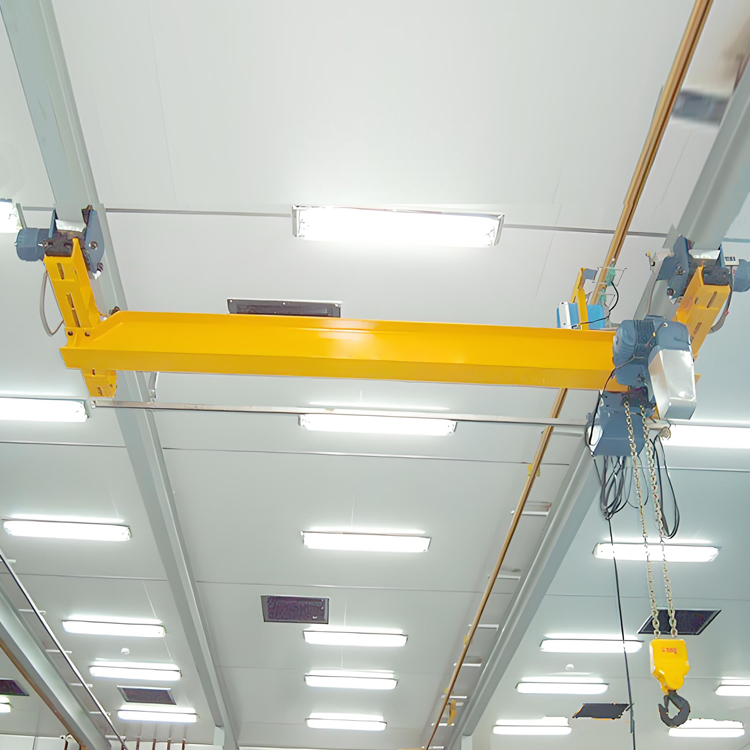

• Askı Köprülü Vinç

• Alçak tavan mesafeli ve kısa eksen açıklıklı tesisler için uygundur.

• Çift kirişli gezer vinçlerle karşılaştırıldığında tek kirişli sistemler düşük yükler için tercih edilmekte olup ekonomik çözümler sunmaktadır.

• Yatırım masrafları daha düşüktür.

• Üretim süreleri çift kirişli sistemlere göre her zaman daha kısadır.

• Taşıma ve istifleme için hafif , ekonomik ve güvenilir çözümler sunar

• Montaj kolaylığı vardır. Bina üzerine etki eden temel yükler daha azdır.

• Vinç sistemi, basmalı buton ( pendant kumanda) ve ayrıca kablosuz radyo uzaktan kumanda sistemleri ile çalıştırılmaktadır.

• Tüm elektrikli tek kirişli vinçlerimiz FEM, DIN ve ISO gibi uluslararası standartlara uygundur.

• Yük kapasitesi: 1 ton ~ 32 ton

• Vinç açıklığı: 3 m ~ 30 m veya özel ölçü

• Kaldırma yüksekliği: 3 m~ 30 m veya özel ölçü

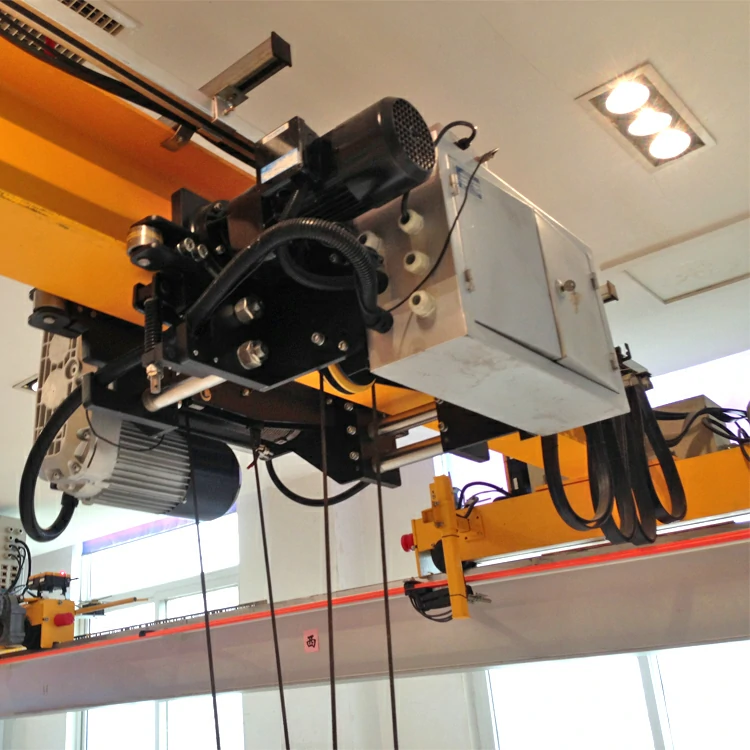

• Vinç kaldırma makinası: Tel halatlı vinç veya zincirli vinç

• Çalışma sınıfı: A3-A5

• Çalışma sıcaklığı: -25℃ ila 40℃

• Güç: AC 3Ph 380V/50Hz veya müşterinin isteğine göre

Kullanım Alanları

• Genel üretim, montaj ve bakım atölyeleri

• Metal işleme, makine imalatı, depolama ve sevkiyat hatları

• Dar tavan açıklığı olan veya mevcut hatlara entegre edilmesi gereken tesisler

Öne Çıkan Özellikler

• Kompakt kaldırma grubu ve optimize edilmiş köprü kesitleri ile yüksek kanca yaklaşımı

• Varyatörlü sürüş ile hassas kaldırma/indirme ve salınım azaltma

• Düşük bakım ihtiyacı, kolay erişilebilir servis noktaları

• Enerji verimliliğini gözeten tahrik ve frenleme stratejileri

Opsiyonlar

• Uzaktan kumanda ve kablolu kumanda alternatifleri

• Yük hücresi, aşırı yük koruma ve kanca altı aksesuarları

• Yürüyüş yolları, bakım platformları, ışık ve uyarı sistemleri

Standartlar & Güvenlik

• İlgili vinç ve kaldırma standartlarına uygun tasarım ve imalat (ör. EN/FEM sınıfları)

• Acil durdurma, tork sınırlama, son konum şalterleri ve termal korumalar

Teknik Parametreler (Projeye Göre)

• Kaldırma kapasitesi, açıklık ve kanca yüksekliği işletme gereksinimlerine göre özelleştirilir.

• Çalışma sınıfı, servis süresi ve çevrim sayısı prosesinize göre belirlenir.
